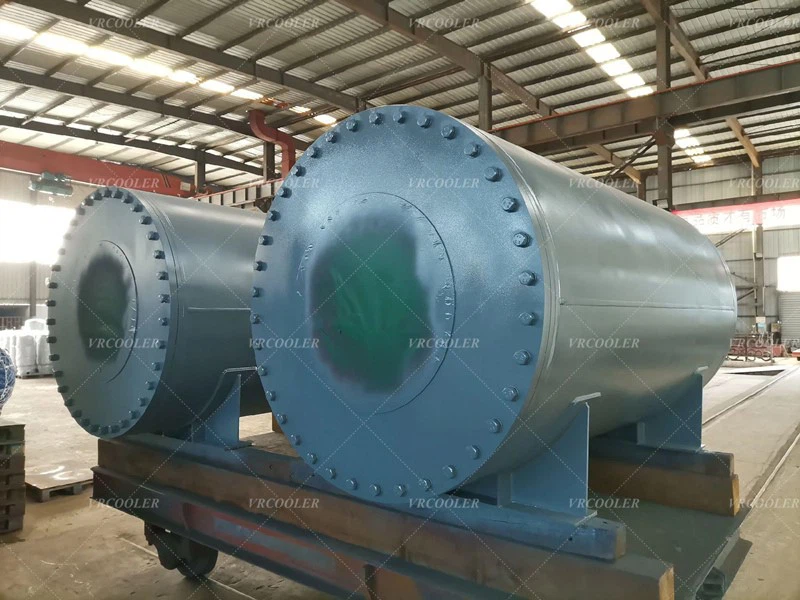

Warmteterugwinningssystemen Shell & Tube-warmtewisselaars

Shell-and-tube-warmtewisselaars in warmteterugwinningssystemen zijn een veelgebruikt apparaat dat wordt gebruikt om afvalwarmte terug te winnen en deze in andere processen te gebruiken om de algehele energie-efficiëntie te verbeteren. Een schaal-en-buis-warmtewisselaar bestaat uit een schaal en meerdere buizen en wordt doorgaans gebruikt om warmte uit te wisselen tussen twee vloeistoffen, waarvan er één in de buizen stroomt en de andere in de schaal.

Werkingsprincipe van shell-and-tube-warmtewisselaar:
Hete vloeistofstroom: de hete afvalvloeistof (meestal heet gas of hete vloeistof) stroomt door de mantel- of buizenbundelzijde van de shell-and-tube-warmtewisselaar.
Koude vloeistofstroom: koude vloeistof die aan de andere kant van de warmtewisselaarstroom moet worden verwarmd, meestal water of lucht.
Warmte-uitwisselingsproces: De hete vloeistof draagt ​​warmte over aan de koude vloeistof, waarbij warmte wordt uitgewisseld via de wanden van de buizen, waar de temperatuur van de koude vloeistof stijgt en de temperatuur van de hete vloeistof daalt.
Warmteterugwinning: De verwarmde koude vloeistof kan worden gebruikt in andere processen, zoals het verwarmen van water of lucht, of om een ​​turbine aan te drijven, enz., waardoor de terugwinning van afvalwarmte mogelijk wordt.

Voordelen van shell-and-tube-warmtewisselaars:
Hoge prestaties: Shell-and-tube-warmtewisselaars zijn ontworpen voor een hoge efficiëntie van de warmteoverdracht en zijn bijzonder geschikt voor warmte-uitwisseling bij hoge temperaturen en hoge drukken.
Robuustheid: Shell-and-tube-warmtewisselaars zijn meestal gemaakt van metaal en zijn bestand tegen zware bedrijfsomstandigheden zoals hoge druk, hoge temperaturen en corrosieve media.
Veelzijdigheid: Kan vele soorten vloeistoffen verwerken en zich aanpassen aan verschillende behoeften op het gebied van warmteterugwinning.

Typische toepassingen:
Terugwinning van industriële restwarmte: bijvoorbeeld in chemische fabrieken, raffinaderijen of energiecentrales waar restwarmte wordt gebruikt om grondstoffen voor te verwarmen, water te verwarmen of stoom op te wekken.
HVAC-systemen: Gebruikt in ventilatie-, verwarmings- en koelsystemen in gebouwen om de energie-efficiëntie van het systeem te verbeteren door restwarmte terug te winnen.
Energiecentrales: het terugwinnen van restwarmte tijdens het energieopwekkingsproces om de algehele thermische efficiëntie te verbeteren en energieverspilling te verminderen.
Shell-and-tube-warmtewisselaars vormen een integraal onderdeel van warmteterugwinningssystemen en worden veel gebruikt in een verscheidenheid aan industriële en commerciële omgevingen.
