Aftermarket-vervanging van geleidings- en druklageroliekoeler voor stoom- en gasturbines

Aftermarket-vervanging van geleidings- en druklageroliekoeler voor stoom- en gasturbines

Deze specificatie beschrijft volledige aftermarket-vervangingsoplossingen voorolie koelersten behoeve van geleidingslagers en druklagers op stoomturbines, gasturbines en turbine-eenheden met gecombineerde cyclus. Verouderde, gecorrodeerde, verschaalde of verminderde prestaties-originele koelers worden vervangen door op maat gemaakte-afgestemde aftermarket-koeleenheden. De vervanging herstelt het nominale warmteafvoervermogen, stabiliseert de temperatuur van het smeermiddel, elimineert het risico van oververhitting van lagers en zorgt voor een continue, veilige en efficiënte werking van de turbine met een lange- cyclus.

1. Productintroductie van vervangende koeler voor de vervangingsmarkt
1.1 Hoofdtoepassingspositie
De koeler bedient cruciale roterende ondersteuningscomponenten: radiale geleidingslagers die radiale astrillingen en belasting opvangen, en axiale druklagers die axiale drukkracht opvangen. Beide lagers genereren enorme wrijvingswarmte tijdens rotatie op hoge- snelheid; de ondergedompelde oliekoeler of op de pijpleiding-gemonteerde oliekoeler voert de warmte voortdurend af om gekwalificeerde smeeromstandigheden te behouden.
1.2 Veel voorkomende structuurtypen voor turbinelagers
Horizontale Shell & Tube-koeler: mainstream extern type, gemonteerd naast de turbinebasis, geschikt voor grote stuwkracht van stoom-/gasturbine-gecombineerd lagersysteem

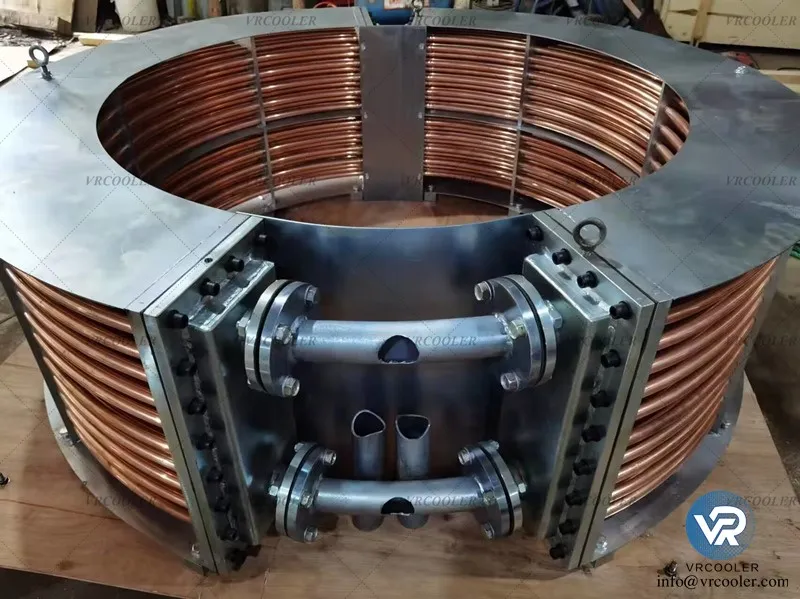

Ondergedompelde interne spoelkoeler: geïnstalleerd in het lageroliereservoir, compacte lay-out, minder leidingverlies
U-buizenbundelwarmtewisselaar: anti-trillingsstructuur, past hoog-trillingen van de turbine aan
Finned Enhanced Heat Transfer Cooler: Voor werkomstandigheden met hoge warmtebelasting, verhoogt de koelefficiëntie in beperkte installatieruimte
1.3 Aangepaste bijpassende functies voor de aftermarket
Volledige dimensionale uitwisselbaarheid: buitenomtrek, montagevoetpositie, flenspoortgrootte, installatiehoogte volledig consistent met originele uitrusting, geen civiel werk of aanpassing van pijpleidingen
Verbetering van thermische prestaties: herbereken het feitelijke lagervermogensverlies en de warmtebelasting, voeg een veiligheidsmarge van 10% ~ 20% toe om afwijkingen in de arbeidsomstandigheden bij veroudering te dekken
Anti{0}}vibratie-geoptimaliseerde structuur: versterkte ondersteuning van de buizenbundel, beperkte dempingsstructuur om sterke trillingen van de turbine te weerstaan ​​en vermoeidheid door slijtage van de buizen te voorkomen
Hoge-corrosie-materiaalupgrade: Verbeterde weerstand tegen-kalkaanslag,-olieoxidatie en watermediumcorrosie in vergelijking met het originele oude model
1.4 Standaard materiaalconfiguratie
Warmtewisselaarbuis: 90/10 Cu-Ni-legering, aluminium-messing, 316L roestvrij staal
Buisplaat: marinemessing, duplex roestvrij staal, corrosiebestendige legering met hoge sterkte
Shell en header: koolstofstaal met robuuste- anti- roestcoating, roestvrij staal optioneel
Beugel en sluiting: roestvrij staal 304/316, bestand tegen trillingsmoeheid

2. Typische storingsoorzaken die vervanging op de aftermarket vereisen
Ernstige interne en externe kalkaanslag: olievuil hecht zich aan de buitenwand van de buis, koelwateraanslag hoopt zich op in de binnenwand van de buis, de weerstand tegen warmteoverdracht neemt toe, de koelcapaciteit neemt scherp af
Dunner worden van de buiswandcorrosie en microlekkage: lange{0}} erosie van olie op hoge- temperatuur en circulerend koelwater veroorzaakt verzwakking van de wand, risico op vermenging van olie-water
Door trillingen veroorzaakte structurele schade: langdurig gebruik op hoge- snelheid leidt tot buiging van de buis, scheuren in lasnaden, losse ondersteuning en verborgen defecten
Vermindering van verouderingsprestaties: de levensduur is verstreken, regelmatige offline reiniging kan het oorspronkelijke warmtewisselingseffect niet herstellen
Onstabiele lagertemperatuur: frequente hoge- temperatuuralarmen beïnvloeden het heffen van de turbinelast en de veilige energieopwekking

3. Pre-Voorbereidende werkzaamheden voor vervanging
3.1 Technische parameterverificatie
Verzamel originele koelertekeningen, installatieafmetingen, inlaat-/uitlaatflensspecificatie, nominale warmtebelasting van het lager, smeermiddeltype en stroomsnelheid, ontwerpolietemperatuurbereik, koelwatertemperatuur en drukparameters. Voltooi aangepaste productienormen voor vervangingskoelers op de aftermarket.
3.2 Veiligheidsuitschakeling en isolatie van unit
Implementeer de procedure voor het uitschakelen van de turbine, stroomuitschakeling en mechanische veiligheidsvergrendeling. Sluit het smeeroliecircuit en het koelwatercircuit af, laat de resterende olie en het koelwater uit de pijpleiding en de oude koeler lopen. Inwendig vuil en restmedium volledig verwijderen.
3.3 Acceptatie van nieuwe aftermarket-koelers
Inspecteer het algehele uiterlijk, de integriteit van de buis, de laskwaliteit en de structurele stijfheid. Voltooi de hydrostatische druktest en luchtdichtheidstest in de fabriek om te bevestigen dat er geen lekkage is. Controleer of het materiaalcertificaat, de maattolerantie en het prestatietestrapport voldoen aan de vervangingsvereisten.
3.4 Voorbereiding van constructiegereedschap en hulpmateriaal
Bereid professionele hijsapparatuur, demontagegereedschappen, druktestapparatuur, afdichtingspakkingen, hoge- bouten, roestwerend afdichtmiddel en tijdelijke verbindingsaccessoires voor. Al het bouwpersoneel voltooit de veiligheids- en technische openbaarmaking.

4. Demontageprocedure van oude defecte koeler
Sluit alle isolatiekleppen van het olie- en watersysteem en controleer of de mediumcirculatie volledig gestopt is
Ontkoppel de inlaat- en uitlaatolieleidingen en koelwaterleidingen, verwijder de verbindingsflenzen
Demonteer bevestigingsbouten, positioneringssteunen en dempingsdelen van oude koeler
Gebruik een speciaal hijsgereedschap om de koeler stevig vast te zetten, houd het evenwicht tijdens het hijsen
Til de oude koeler er langzaam uit, vermijd botsing met de turbinebasis, het lagervoetstuk en de omliggende apparatuur
Transporteer de afvalkoeler naar een aangewezen plaats voor inspectie van storingen en verwijdering van schroot
Reinig de binnenholte van het lagervoetstuk, de pijpleidinginterface en de installatiebasis grondig

5. Installatie en plaatsing van nieuwe aftermarket-koeler
Hijs de nieuwe vervangende koeler naar het installatiestation en pas de horizontale en verticale vlakheid aan
Lijn de montagegaten uit met de basispositiebenchmark, plaats de koeler stabiel in de ontwerppositie
Installeer positioneringssteunen, anti--trillingslimiet- en dempingscomponenten, draai de bouten symmetrisch en gelijkmatig vast
Installeer afdichtingspakkingen, lijn olie- en waterflenzen uit, sluit alle pijpleidingen stevig aan
Controleer de omringende opening om er zeker van te zijn dat er geen wrijving en interferentie is tussen koeler- en turbinecomponenten
Voer een isolatie-isolatiebehandeling uit om galvanische corrosie en zwerfstroomschade te voorkomen

6. Druktest, lekkagecontrole en spoelen
Voer een hydraulische druktest uit aan de koelwaterzijde, testdruk 1,5 keer de ontwerpwerkdruk, houd de druk gedurende een bepaalde tijd vast zonder drukval en lekkage
Vul smeerolie in het oliecircuit, ga ter observatie staan, controleer of er geen olie doorsijpelt bij lasverbindingen en flensverbindingen
Implementeer circulerende spoeling voor olie- en waterleidingen, elimineer interne diversen en achtergebleven vuil
Controleer de gladheid van het stroomkanaal en de stevigheid van de pijpleidingverbinding opnieuw

7. Inbedrijfstelling en belastingverificatie
Open koelwater- en smeeroliekleppen, bouw een normale circulerende werkstaat op
Start turbine onbelast-proefbedrijf, real-monitor geleiderlager en druklager olie-inlaat- en -uitlaattemperatuur, trillingswaarde en middendruk
Verhoog geleidelijk de belasting van de unit in fasen, houd de koelprestaties bij deellast, nominale belasting en piekbelasting bij
Vergelijk de werkelijke bedrijfsgegevens met de ontwerpindex en zorg ervoor dat de lagerolietemperatuur stabiel binnen een veilig toegestaan ​​bereik wordt geregeld
Inspecteer de trillingen, het geluid en de stabiliteit van de pijpleiding van de koeler en elimineer de abnormale bedrijfsstatus

8. Dagelijks onderhoud en beheer na-vervanging
Controleer regelmatig de bedrijfsparameters van temperatuur, druk en debiet en leg vroegtijdig de achteruitgang van de efficiëntie vast
Voer elke 8-18 maanden een periodieke reiniging uit om aanslag, olieslib en oppervlakteaanhechtingen te verwijderen
Inspecteer routinematig de lasnaad, steunbevestiging en corrosieconditie, vervang kwetsbare onderdelen tijdig
Stabiliseer de kwaliteit van het koelwater en de reinheid van het smeermiddel, vertraag de kalkaanslag en de corrosiesnelheid

9. Kernvoordelen van vervanging op de aftermarket
Perfecte uitwisselbare installatie, korte bouwperiode, minimaal economisch verlies bij uitval van de turbine
Verbeterde warmteoverdrachtsstructuur en hoogwaardige materialen herstellen en overtreffen de oorspronkelijke koelefficiëntie
Verbeterd anti-vibratie- en anti-corrosievermogen, geschikt voor zware turbineloopomgevingen
Beperkt effectief de oververhitting van lagers, het verbranden van tegels en slijtage van de as, waardoor de levensduur van de lagers wordt verlengd
Verminder frequente revisie- en onderhoudskosten, verbeter de algehele operationele betrouwbaarheid van de stoom- en gasturbine-eenheid

10. Applicatiedekking
Van toepassing op stoomturbines met enkele as, dubbele as, industriële gasturbines voor zwaar gebruik- en energieopwekkingseenheden met gecombineerde cyclus. Op grote schaal gebruikt voor de renovatie van oude apparatuur, vervanging van plotselinge defecten, upgrades van prestatie-optimalisatie en routinematige revisievervanging van oliekoelers van geleidelagers en druklagers.
